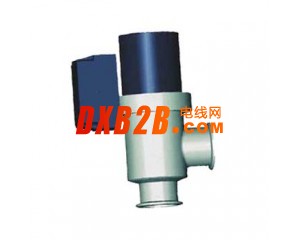

GDC-J系列电磁高真空挡板阀
GDC-J系列电磁高真空挡板阀是靠电磁力带动阀板动作，用以打开或关闭的阀门，适用于真空系统中用以打开或隔断气流之用。当阀关闭时，允许阀板密封面上侧承受大气压，下侧为真空，在此状态下接通电器控制盒电源后，阀板能正常开启。
适用的工作介质为纯净空气和非腐蚀性气体。
带反馈信号。
电磁高真空挡板阀主要零件材料：
阀体：不锈钢或铝合金
阀芯：不锈钢
密封件：氟橡胶、波纹管（轴封）
电磁高真空挡板阀主要技术性能：
|
适用范围(Pa)
|
105～1.3×10-4Pa
|
|
阀门漏率(Pa.L/S)
|
≤1.3×10-4Pa.L/S.
|
|
适用温度（℃）
|
-30～+50℃
|
|
线围温升（℃）
|
≤65℃
|
|
开闭时间（S）
|
≤5S
|
|
电源电压（V/Hz）
|
220V/50Hz
|
|
安装方向
|
任意（可反顶一个大气压）
|
电磁高真空挡板阀外形及连接尺寸：
|
型号
|
DN
|
D1
|
D
|
A
|
B
|
H
|
|
GDC-J16（b）
|
16
|
17.2
|
30
|
40
|
55
|
193
|
|
GDC-J25（b）
|
25
|
26.2
|
40
|
50
|
60
|
203
|
|
GDC-J32（b）
|
32
|
34.2
|
55
|
58
|
70
|
237
|
|
GDC-J40（b）
|
40
|
41.2
|
55
|
65
|
70
|
244
|
