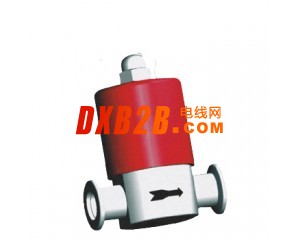

GDC-5系列电磁高真空挡板阀
GDC-5系列电磁高真空挡板阀连接在高低真空管路上，用来接通或切断真空系统的气流。或作充气阀用；当通电时将P、A端管路接通、断电时切断P、A端管路，保持P端真空系统的真空度。
适用的工作介质为纯净空气和非腐蚀性气体。
电磁高真空挡板阀主要技术性能
|
公称通径（DN）
|
5mm
|
|
适用范围（Pa）
|
105～1.3×10-4Pa
|
|
阀门漏率(Pa.L/S)
|
≤1.3×10-4Pa.L/S.
|
|
适用温度（℃）
|
-30～+50℃
|
|
线围温升（℃）
|
≤65℃
|
|
电源电压V//Hz
|
220V/50Hz
|
|
安装方向
|
垂直或水平
|
|
连接标准
|
GB4982
|
电磁高真空挡板阀外形及连接尺寸
