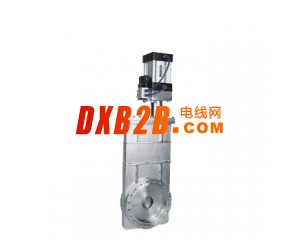

CCQ系列气动超高真空插板阀
CCQ系列气动超高真空插板阀是以压缩空气为动力，通过电磁换向阀改变气路方向，控制气缸活塞，驱动阀板作上下运动，使用阀门开启或关闭，用于接通或切断真空管路中的气流。
适用的工作介质为纯净空气和非腐蚀性气体。
带反馈信号装置。
气动超高真空插板阀主要零件材料：
阀体、阀板：不锈钢。
密封件：氟橡胶、波纹管(轴封)、丁腈橡胶。
气动超高真空插板阀主要技术性能：
|
适用范围(Pa)
|
105～1.3×10-7Pa
|
|
阀门漏率(Pa.L/S)
|
≤1.3×10-7Pa.L/S.(DN≤200)
≤6.7×10-7Pa.L/S.(DN≥250) |
|
适用温度（℃）
|
-30～+150℃
|
|
阀门开启时阀板两侧的压差(Pa)
|
≤2.7×103Pa.
|
|
气源压力 （MPa）
|
0.4～0.6MPa
|
|
电源电压V/Hz
|
标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等
|
|
信号反馈
|
标准出厂：不带反馈信号
特殊指定：磁性开关DC/AC5～240V
|
气动超高真空插板阀外形及连接尺寸
|
型号
|
DN
|
A
|
H
|
D
|
Do
|
D1
|
D2
|
D3
|
L
|
L1
|
G
|
E
|
n-d
|
法兰标准
|
|
CCQ-50
|
50
|
60
|
92
|
89
|
72.4
|
61.6
|
55.6
|
515
|
153
|
220
|
65
|
8-M8
|
GB6071
|
|
|
CCQ-63
|
63
|
65
|
105
|
114
|
92.1
|
82.6
|
76.6
|
566
|
180
|
220
|
80
|
8-M8
|
||
|
CCQ-80
|
80
|
65
|
130
|
130
|
110
|
99
|
93
|
603
|
200
|
220
|
80
|
16-M8
|
||
|
CCQ-100
|
100
|
70
|
152
|
152
|
130.2
|
120.7
|
114.7
|
653
|
267
|
220
|
95
|
16-M8
|
||
|
CCQ-150
|
150
|
70
|
202
|
202
|
181
|
171.5
|
165.5
|
771
|
350
|
270
|
95
|
20-M8
|
||
|
CCQ-200
|
200
|
80
|
251
|
253
|
231.8
|
222.3
|
216.6
|
889
|
424
|
270
|
115
|
24-M8
|
||
|
CCQ-250
|
250
|
85
|
300
|
314
|
288
|
308
|
275
|
271
|
1127
|
574
|
350
|
140
|
24-M10
|
JB5278
|
|
CCQ-300
|
300
|
85
|
352
|
365
|
338
|
353
|
323
|
318
|
1197
|
613
|
420
|
140
|
32-M10
|
|
|
CCQ-320
|
320
|
85
|
372
|
385
|
357
|
379
|
344
|
340
|
1197
|
613
|
440
|
140
|
36-M10
|
JB5278
|
|
CCQ-400
|
400
|
110
|
456
|
497
|
454
|
480
|
440
|
436
|
1666
|
810
|
536
|
180
|
36-M12
|
|
|
CCQ-500
|
500
|
135
|
595
|
590
|
555
|
580
|
540
|
536
|
1835
|
870
|
640
|
220
|
40-M12
|
|
|
CCQ-630
|
630
|
135
|
690
|
700
|
658
|
680
|
639
|
635
|
1930
|
960
|
780
|
280
|
40-M16
|
|
|
CCQ-800
|
800
|
150
|
880
|
890
|
855
|
880
|
835
|
831
|
2200
|
1100
|
950
|
350
|
60-M16
|
